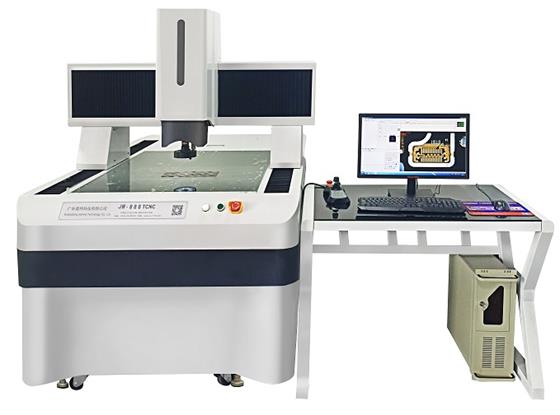

二次元測量儀主要用于各種零件幾何尺寸的精密測量，測量精度可以達到微米級。二次元影像測量儀主要的光源主要有三種：表面光、輪廓光和同軸光。
先來說說表面光照明，即與攝像機處于同一側，一般采用環狀式或者點狀式照明，環形燈為常用的表面光照明方式，便于安裝，可以給漫反射表面提供明亮的照明，表面光源提供給工件表面的普通照明，目前的二次元影像測量儀應用趨勢是使用環形的表面光提供多個方向和入射角的表面照明。
二次元影像測量儀每一環的光線射入角度都不同，確保在對不同工件測量時有不同的照明方式，從而使二元影像測量儀測量達到好的效果，特別針對刀模、鐳雕、工業雙面膠等的測量有良好的輔助作用。這種光源一般配備于全自動二次元影像測量儀機臺，CNC自動測量時，二次元測量儀自身會自行修正調光。
說完了表面光，再說到輪廓光照明。輪廓光，顧名思義即為：將光源放置于物體的背面，與其他的照明方式有很大的不同，因為圖像分析的并非反射光而是射入光。輪廓光照明會產生強烈的對比，此時物體表面的特征會丟失，但是可以清晰的看到物體表面廓形，故而輪廓光照明被稱之為輪廓光源，輪廓光讓透光和不透光的部分區分開來。
再來說說同軸光，主要是用于高反射率的工件測量，選擇同軸表面光源，可得到各種工件的很好觀察效果，邊界清晰。可輕松實現孔深、厚度較大的截面測量，比如圓柱環槽的寬度測量、螺紋的牙形測量等。
以上是二次元測量儀比較常用的幾種光源，大家要根據測量工件的特性選擇合適的光源才能讓成像更清晰，提高測量的精度。更多關于二次元測量儀、二次元影像測量儀的內容，歡迎咨詢建偉科技。
